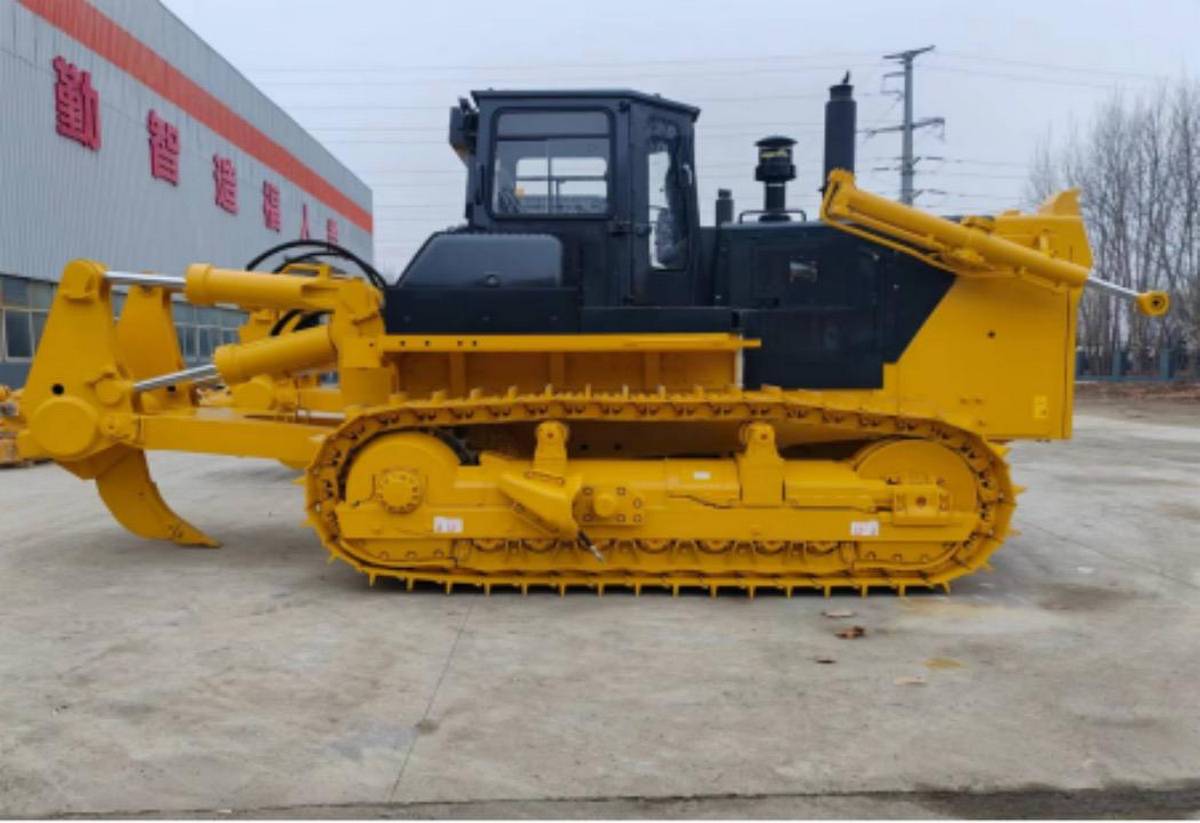

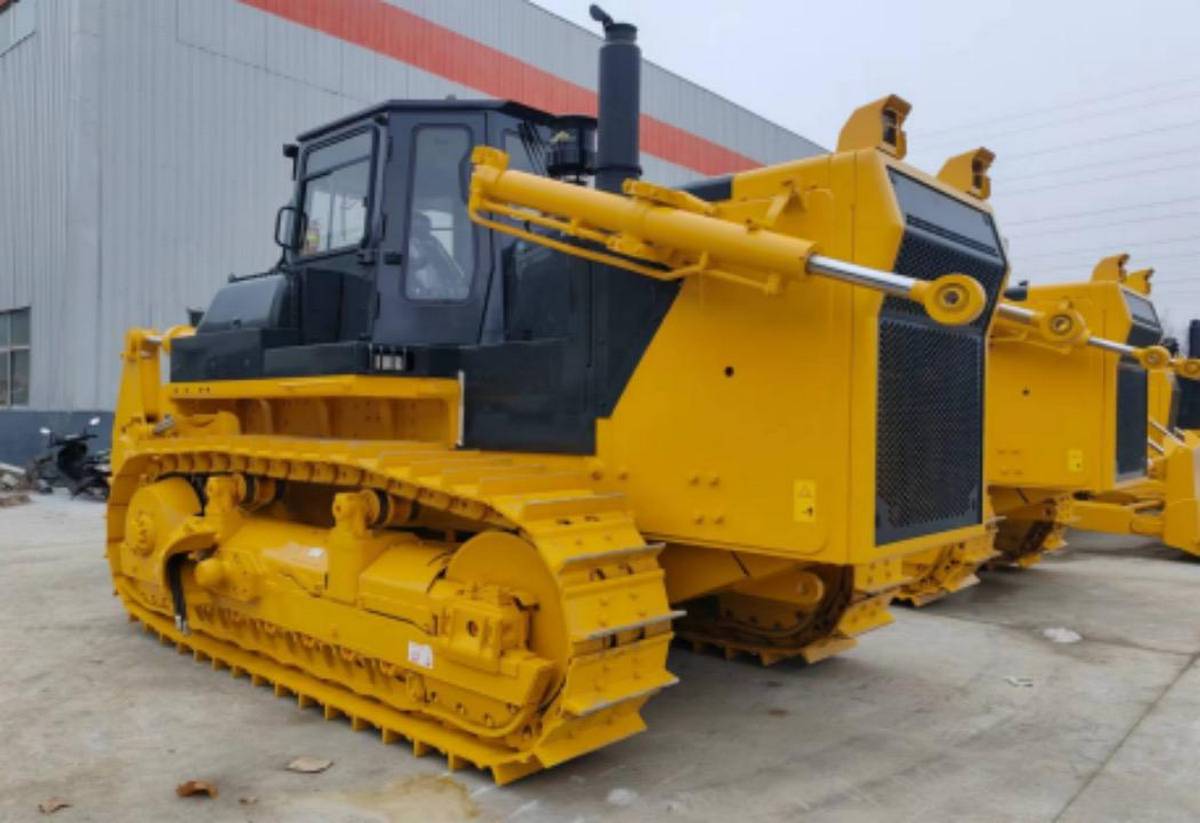

Технические характеристики SD32
Двигатель:
-
-
Модель двигателя: Cummins NTA855-C360 («Камминс»)
-
Тип двигателя: дизельный рядный, четырёхтактный, с турбонаддувом и промежуточным охлаждением
-
Число цилиндров: 6
-
Диаметр цилиндра и ход поршня: 139,7 × 152,4 мм
-
Рабочий объём: 14,010 л
-
Номинальная мощность: 235 кВт (320 л.с.)
-
Номинальная частота вращения коленвала: 2000 об/мин
-
Максимальный крутящий момент: 1440 Н·м при 1400 об/мин
-
Удельный расход топлива: 245 г/кВт·ч (180 г/л.с.·ч)
-
Стартер: 24 В, 11 кВт
-
Генератор: 28 В, 35 А
-
Аккумуляторная батарея: 24 В (2 × 12 В), 195 А·ч
-
Топливная система: топливный насос Д.В. (давление-время), прямой (непосредственный) впрыск
-
Регулятор оборотов двигателя: центробежный всережимный регулятор
-
Система охлаждения: принудительная циркуляция с помощью корпусного (центробежного) насоса, вентилятор
-
Воздушный фильтр: сухой, горизонтального типа
-
Масса бульдозера:
-
-
Рабочая масса: 37200 кг
-
Трансмиссия:
-
-
Гидротрансформатор: трёхэлементный, одноступенчатый, однофазный
-
Способ охлаждения: водяное охлаждение
-
Планетарная коробка передач с сервоприводом переключения: планетарная передача, многодисковое сцепление, гидравлически подключенная, с принудительной смазкой посредством шестерённого насоса
-
Главный приводной вал: спирально-зубчатая коническая передача, барботажная смазка (смазка разбрызгиванием)
-
-
Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка
Скорость хода:
-
-
Вперёд:
-
-
-
-
Первая передача: 0 — 3,6 км/ч
-
Вторая передача: 0 — 6,6 км/ч
-
Третья передача: 0 — 11,5 км/ч
-
-
-
-
Назад:
-
-
-
-
Первая передача: 0 — 4,4 км/ч
-
Вторая передача: 0 — 7,8 км/ч
-
Третья передача: 0 — 13,5 км/ч
-
-
Ходовая часть:
-
-
Тип: подвеска с балансирным брусом
-
Число поддерживающих катков: по 2 шт. с каждой стороны
-
Число опорных катков: по 7 шт. с каждой стороны
-
Натяжное колесо (направляющее колесо гусеницы): по одному с каждой стороны
-
Башмаки гусеничной ленты:
-
-
Тип: с одиночным грунтозацепом
-
Шаг: 228,6 мм
-
Ширина: 560 мм
-
Высота грунтозацепа: 80 мм
-
Число башмаков: по 41 шт. с каждой стороны
-
Колея гусеничного хода: 2140 мм
-
Давление на грунт: 0,105 МПа
-
Гидравлическая система управления:
-
-
Максимальное давление: 14 МПа (140 кг/см2)
-
Тип насоса: шестерённый
-
Производительность: 335,5 л/мин
-
Тип клапана управления: управляющий гидрораспределитель, положения: подъём, удержание, опускание и плавающее
-
Рабочие цилиндры: 2 шт. диаметром 110 мм (гидроцилиндры двустороннего действия)
-
Гидробак: управляющий клапан и масляный фильтр встроенного типа
-
Система поворота:
-
-
Муфта поворота: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически отделённая, с ручным и гидравлическим управлением
-
Тормоз муфты поворота: работающий в масляной ванне, ленточный тормоз, с ножным управлением (с гидроусилителем, взаимосвязанный с муфтой)
-
Заправочные ёмкости:
-
-
Охлаждающая жидкость: 121 л
-
Топливный бак: 600 л
-
Картер двигателя: 47 л
-
Картер конической шестерни: 185 л
-
Картер бортового редуктора (с каждой стороны): 55 л
-
Гидравлический бак: 164 л
-

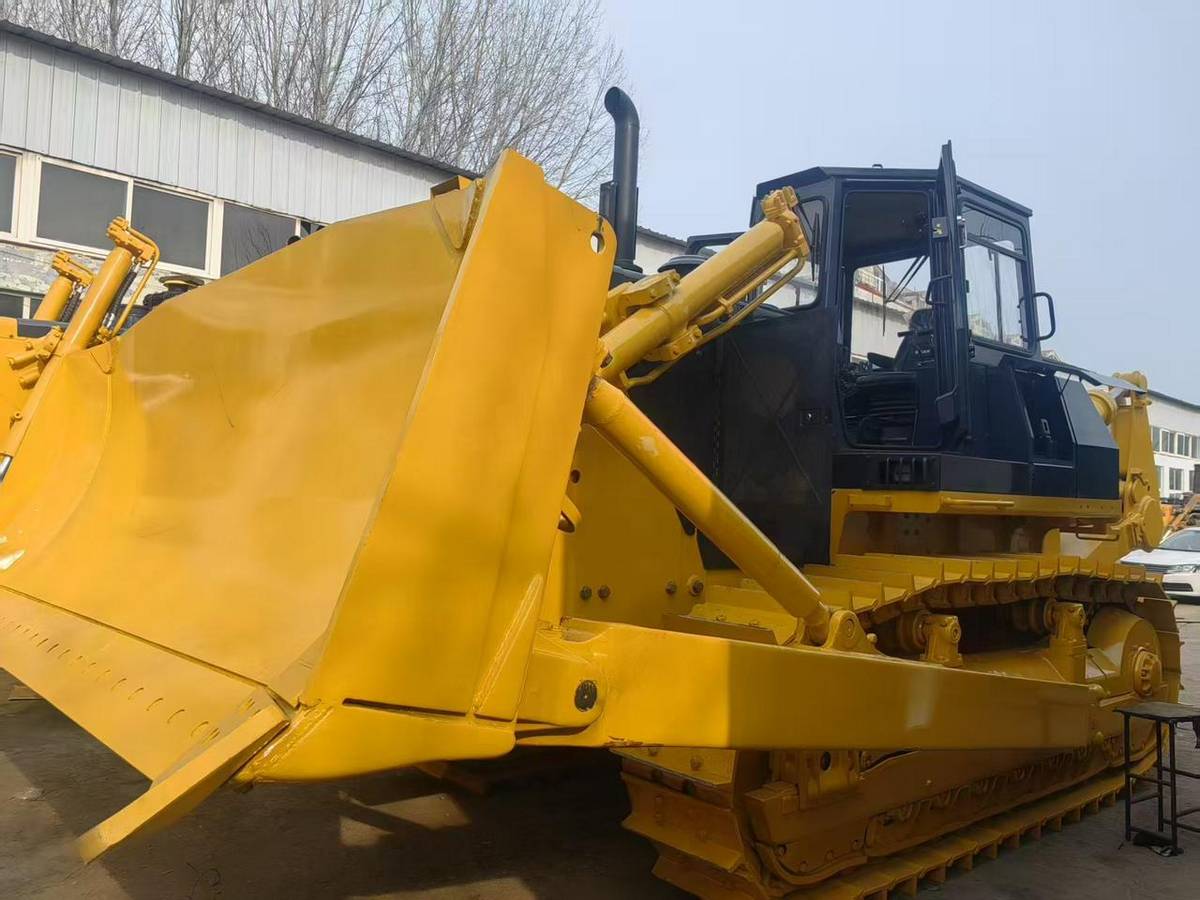

Рабочее и навесное оборудование:
-
-
Прямой отвал с регулируемым перекосом: с гидравлическим приводом с сервоклапаном
-
Способ поддерживания отвала: цилиндр перекоса раскосного типа с правой стороны
-
Ширина отвала: 4130 мм
-
Высота отвала: 1590 мм
-
Максимальная высота подъёма отвала над уровнем грунта: 1560 мм
-
Максимальное заглубление отвала: 560 мм
-
Максимальная регулировка перекоса: 1000 мм
-

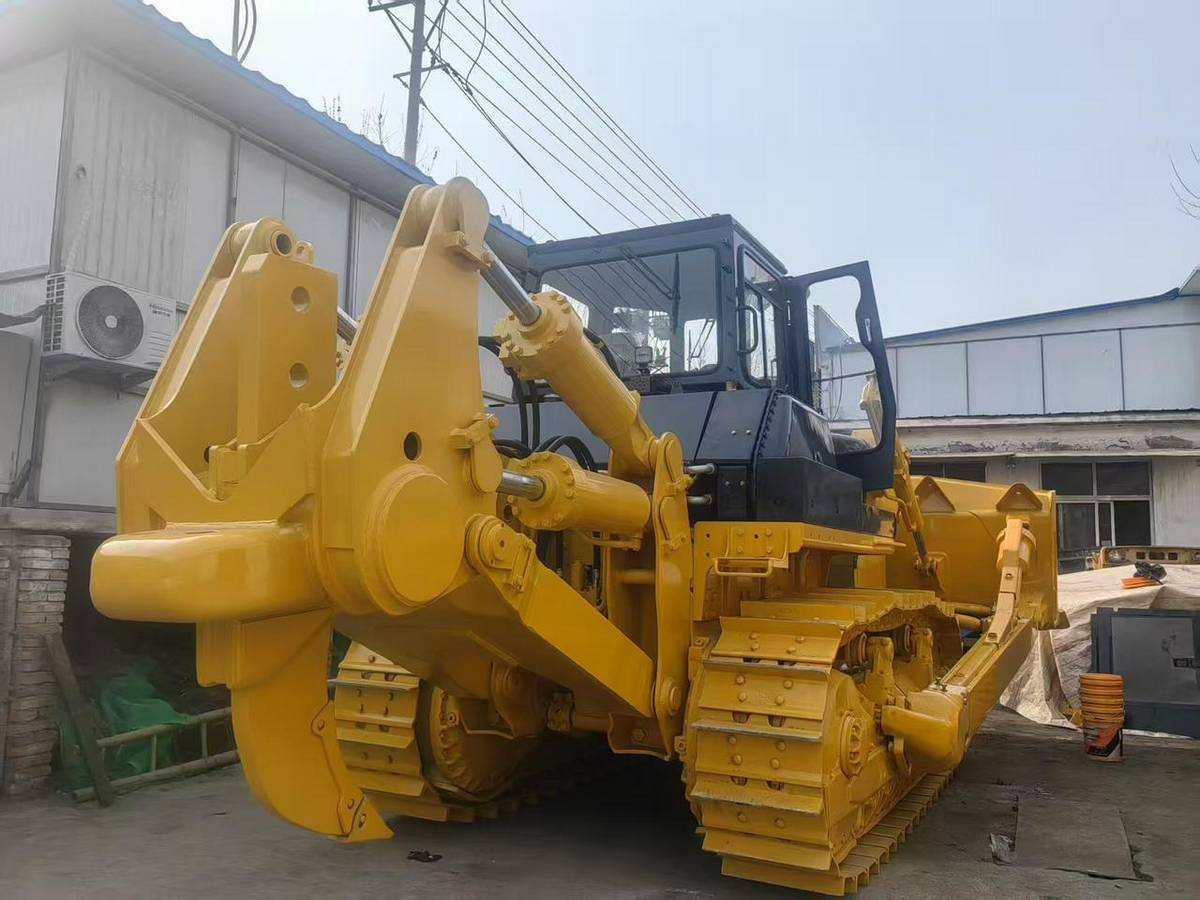

Одностоечный (однозубый) рыхлитель
-
